⾼性价⽐PCIe移动硬盘主控⽅案

⽅案简介

基于本⽅案的产品模块，可以快速实现通过Type-C接⼝外置移动硬盘的功能，⽐如⼿机，笔记本/电脑

等数码产品。

该⽅案为Realtek⾼性价⽐的RTL9210-VB-CG为核⼼主控，将USB 3.1 GEN2 转⾄ PCI ExpressGen3*2 ，实现最⾼16Gbps的数据⾼速传输，同时保证各协议兼容性，功耗低等优势。另外，经我司对PCB的极致优化，整体产品尺⼨可缩⼩⾄ * ，⼤⼤提⾼携带的便捷性。

产品名称：CH9210_PCIe

产品描述：⾼便携性的Type-C外置移动硬盘盒

主要规格： 33.8mm*29.3mm 尺⼨ / 72points 焊点数 / 4层 板层数 / RTL9210-VB-CG 主控型号

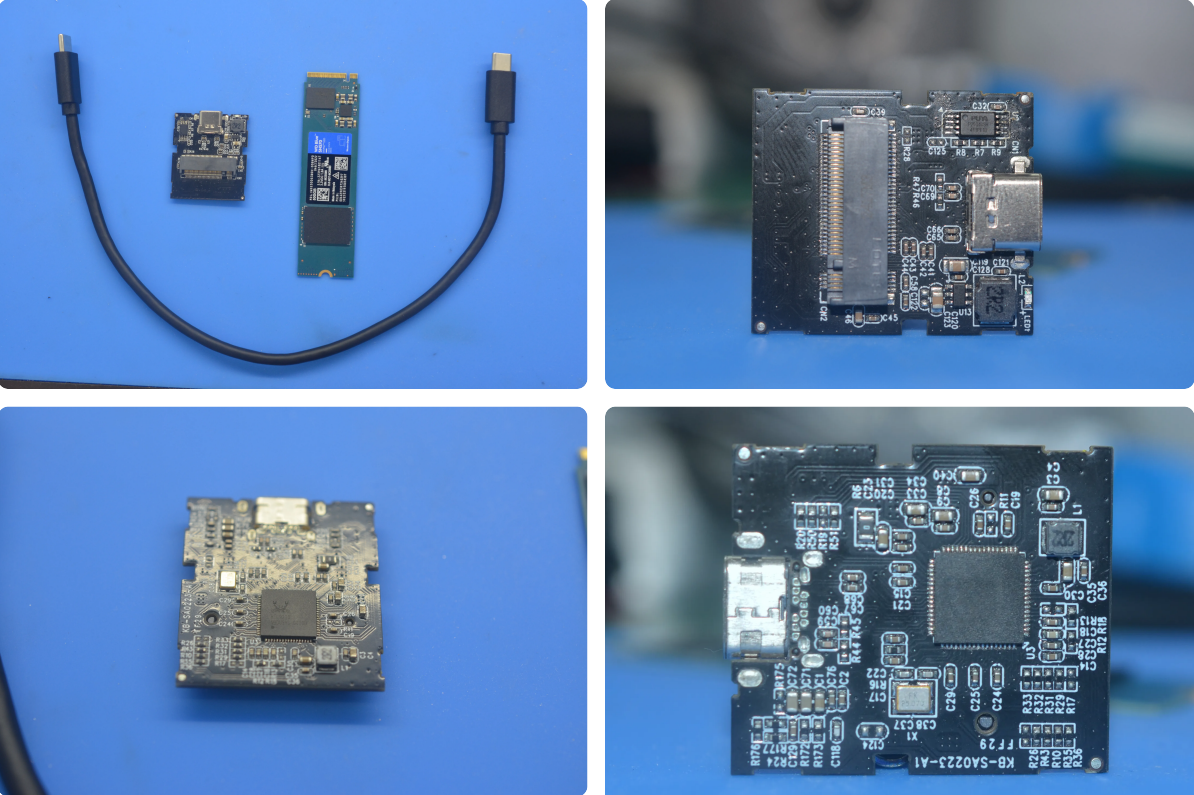

产品实物图：

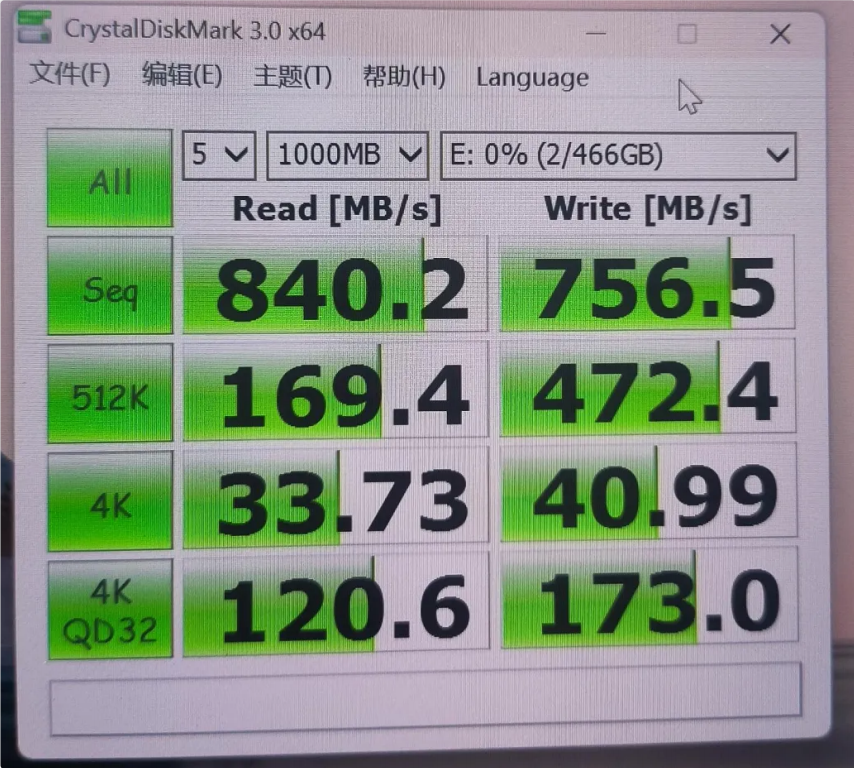

实测速度：

⽅案解决⽬标

通过本⽅案，可快速实现Type-C外置移动硬盘盒的功能。具体如下：

1. 基于「RTL9210-VB-CG」主控芯⽚，实现USB 3.1 GEN2 (Type-C接⼝）转 NVMe 协议(PCIExpress接⼝) 的外置移动硬盘盒功能；

2. 将PCB尺⼨做到精简，极致，⼤⼤提⾼产品携带的便捷性；

3. 提供完整的硬件/软件解决⽅案，助推客户产品快速上线。

⽅案技术规格与相关参数

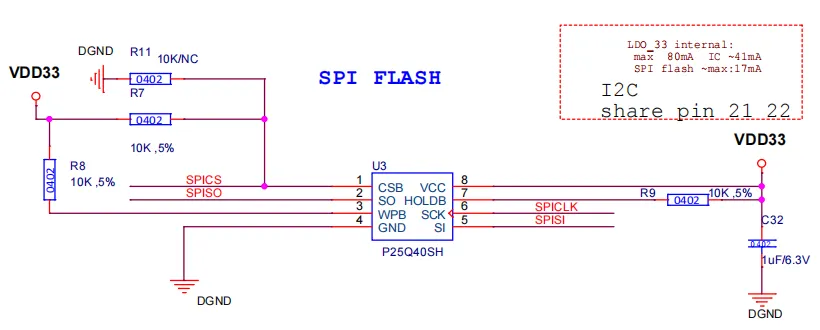

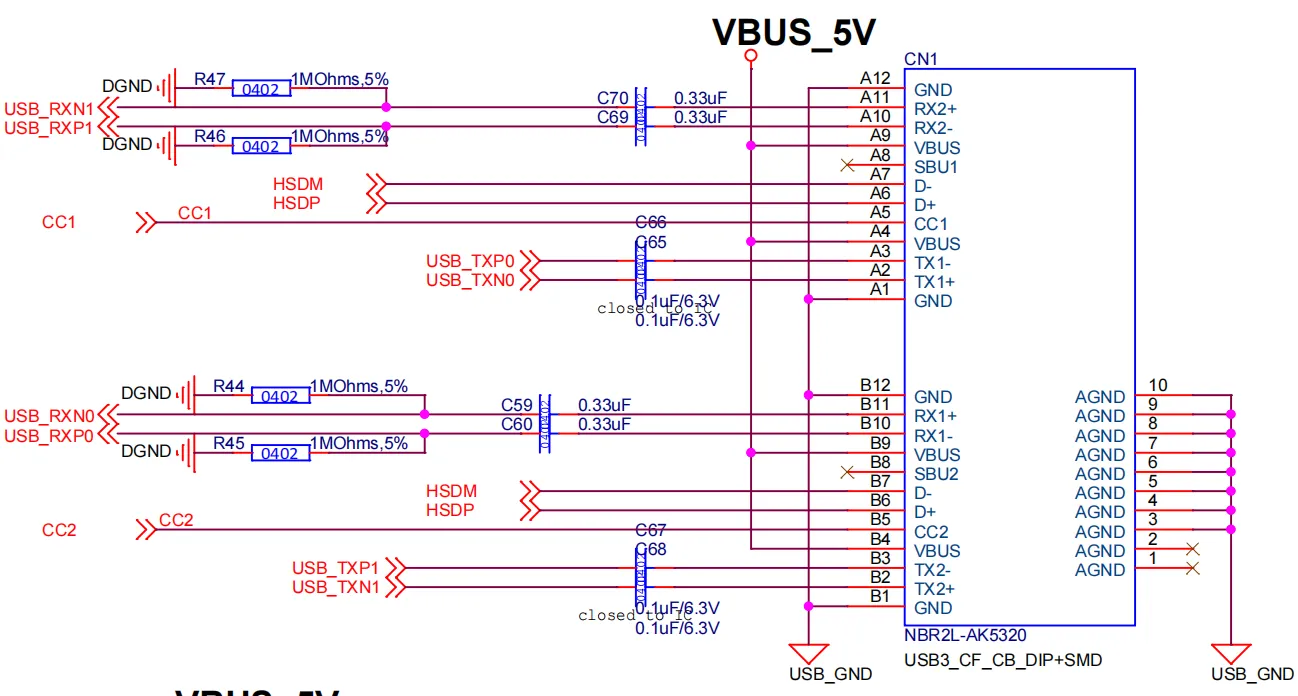

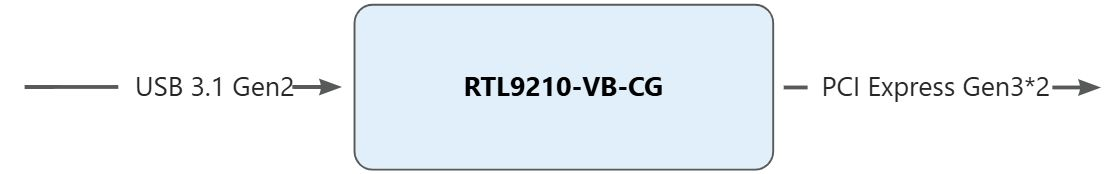

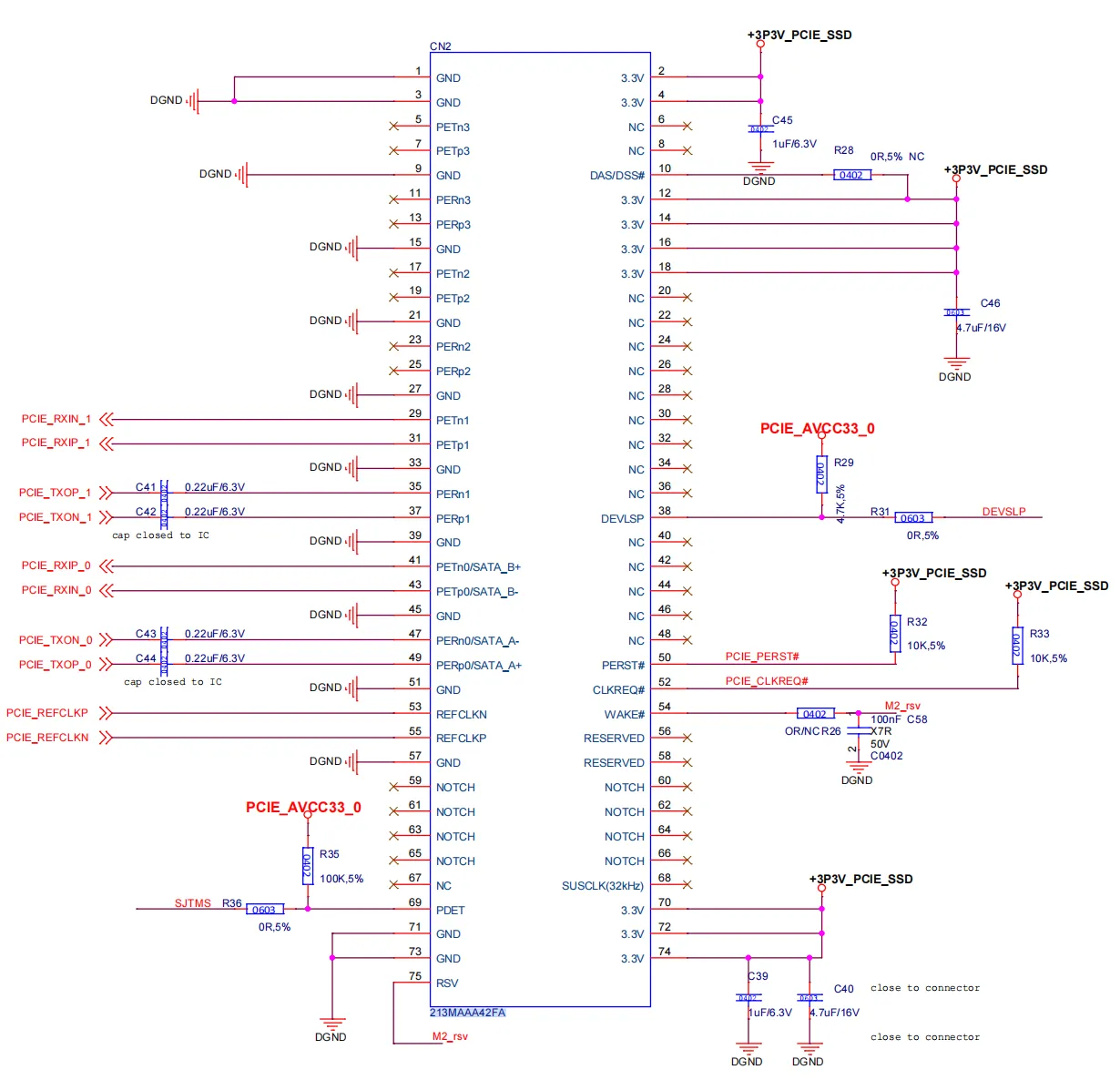

⽅案架构及部分原理图参考

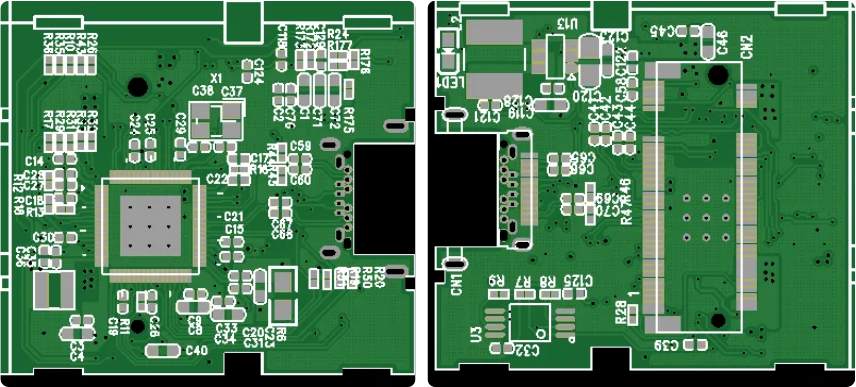

PCB线路参考

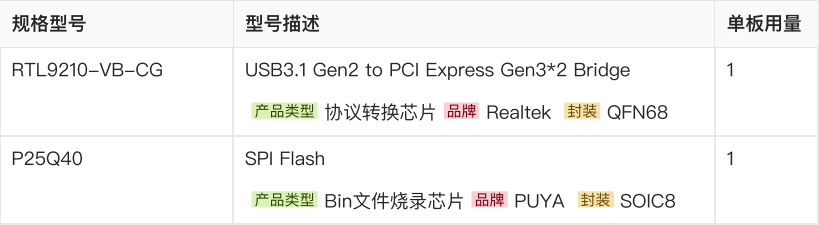

主要材料清单

⽅案总结与优势阐述

基于Realtek⾼稳定，成熟的主控芯⽚RTL9210-VB-CG，此⽅案可⼤⼤减少开发周期，且对各PC产品做了全⾯的兼容性测试，⽆论是外置配件亦或是主板内嵌，均可稳定运⾏。

另外，通过版本优化，此⽅案已达⾼性价⽐且可批量⽣产，降低了您的bom成本。

同时，我司也提供各PCIe的解决⽅案：PCIe转 UART，PCIe 转 SPI 等等，欢迎新⽼客户咨询洽谈。
